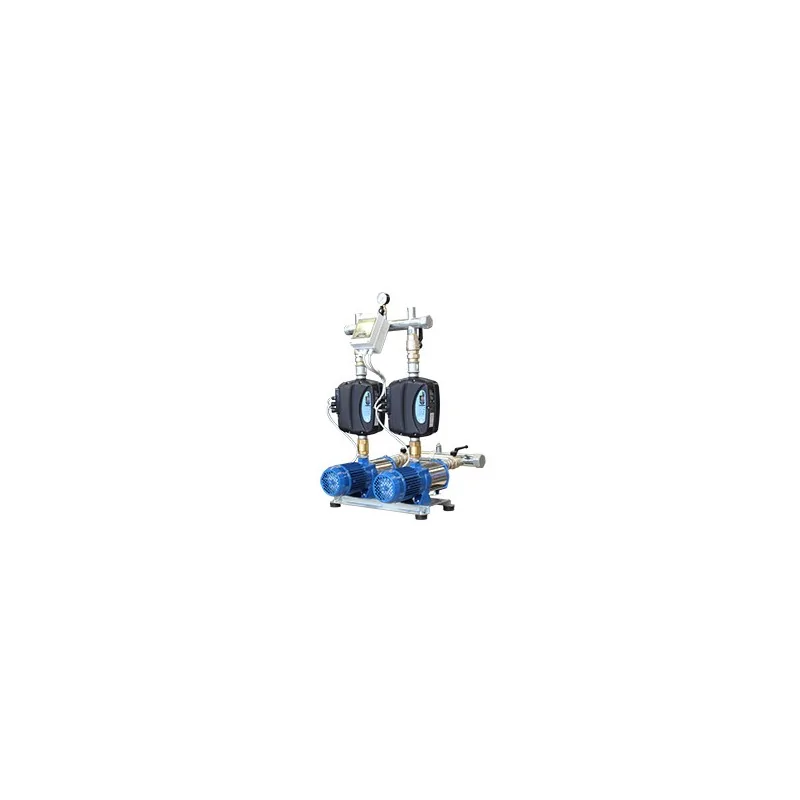

Gruppo gemellare 2GPE COMPACT A/15I EPW Inverter orizzontale

Gruppo gemellare 2GPE COMPACT A/15I EPW Inverter orizzontale

Vantaggi Gruppo gemellare 2GPE COMPACT

• Risparmio energetico poichè il controllore modula la pompa a seconda della richiesta dell'impianto rispetto ad una connessione diretta in rete
• Migliore e più rapida regolazione
• Riduzione dei colpi d'ariete grazie ad un avviamento ed arresto graduale
• Migliore comfort nei sistemi di riscaldamento, condizionamento e pressurizzazione
• Ridotta corrente di spunto
• Scambio della pompa alimentata ad ogni ripartenza
• Modulazione della velocità su entrambe le pompe per una regolazione ottimale

Unità di controllo con tecnologia inverter Ebara 2GPE

• Attacchi: 1 maschio
• Tensione d'alimentazione: monofase 230V
• Tensione d'uscita (pompa): trifase 230V
• Corrente di fase: max 10 A
• Potenza massima pompa: 2,2 kW
• Frequenza Uscita: 560Hz
• Display: 2 digit alfanumerico
• Grado di protezione: IP 65
• Temperatura di funzionamento: 50 C
• Set point pressione: 0,38 bar
• Sovrapressione massima: 12 bar
• Sicurezza elettrica: EN60730
• Compatibilità elettromagnetica: EN61000 (norme specifiche nel certificato CE )

Protezioni gruppo gemellare 2GPE

• Marcia a secco
• Sovra/sotto tensione
• Cortocircuito
• Sovracorrente
• Sovratemperatura
• Pressione insufficiente
• Guasto sensore

Le applicazioni tipiche del gruppo gemellare serie GPE sono

• Approvvigionamento idrico per reti di distribuzione inerenti al settore del building service
• Approvvigionamento idrico per lindustria in generale
• Irrigazione di giardini, parchi e campi sportivi

Equipaggiamento del gruppo 2GPE Ebara

• Due pompe delle serie COMPACT con motore asincrono 2 poli autoventilato, classe di efficienza IE2 per motori trifase a partire da 0,6 kW con INVERTER della serie E-power
• Apparecchio di comando: funzionamento di regolazione modulante grazie a pompe dotate di convertitore di frequenza
• Comando automatico di ogni pompa regolato da dispositivo INVERTER con variazione di frequenza a pressione costante, display elettronico per la regolazione
• I componenti a contatto con il fluido sono resistenti alla corrosione
• Basamento in acciaio zincato
• Collettori in acciaio zincato e su richiesta AISI 304, AISI 316. i collettori sono dimensionati in base alla resa idraulica complessiva dellimpianto di ressurizzazione
• Valvola d'intercettazione sul lato di aspirazione e di mandata di ogni pompa
• Valvola di ritegno sul lato aspirazione
• Manometro sul lato mandata
• Protezione contro la mancanza d'acqua
• Predisposti per collegamento vaso di idroaccumulo lato mandata
• Quadro sezionatore con due magnetotermici

Materiali pompa Ebara compact

• Corpo pompa e supporto motore in ghisa
• Camicia esterna in AISI 304
• Girante e diffusore in PPE+PS rinforzato con fibre di vetro
• Stadi in PPE+PS rinforzato con fibre di vetro/PTFE
• Albero in AISI 316
• Tenuta meccanica in Ceramica/Carbone/NBR

DATI TECNICI MOTORE Compact

• Motore asincrono 2 poli autoventilato
• Classe di isolamento F
• Grado di protezione IP44
• Tensione trifase 230/400V ±10% 50Hz
• Condensatore permanentemente inserito e protezione termoamperometrica a riarmo automatico incorporata per il motore monofase
